Anotador de Dutos HVAC

O Anotador de Dutos é a ferramenta principal do Levanta Aí. Com ele, você desenha os dutos diretamente sobre a planta, calibra a escala e obtém automaticamente comprimentos, áreas e quantitativos.

Anotador de Dutos HVAC

O Anotador de Dutos é a ferramenta principal do Levanta Aí. Com ele, você desenha os dutos diretamente sobre a planta, calibra a escala e obtém automaticamente comprimentos, áreas e quantitativos.

1. Interface do Anotador

O anotador abre em tela cheia com três áreas principais:

┌──────────────────────────────────────────────────────────────┐
│  [Logo] [Seletor de Planta]   [Nome do Projeto]   [Salvar]   │  ← Barra superior
├──────────────────────────────────────────────────────────────┤
│  [V] [P] [E] [L] [Path] [G] [C]  │  INS ▼ RET EXA VTL AEX  │  ← Ferramentas + Redes
├──────────────────────────────────────────────────────────────┤
│                                          │                   │
│                                          │  Painel de        │
│         Canvas (Área de Desenho)         │  Trechos          │
│                                          │  (sidebar)        │
│                                          │                   │
└──────────────────────────────────────────────────────────────┘

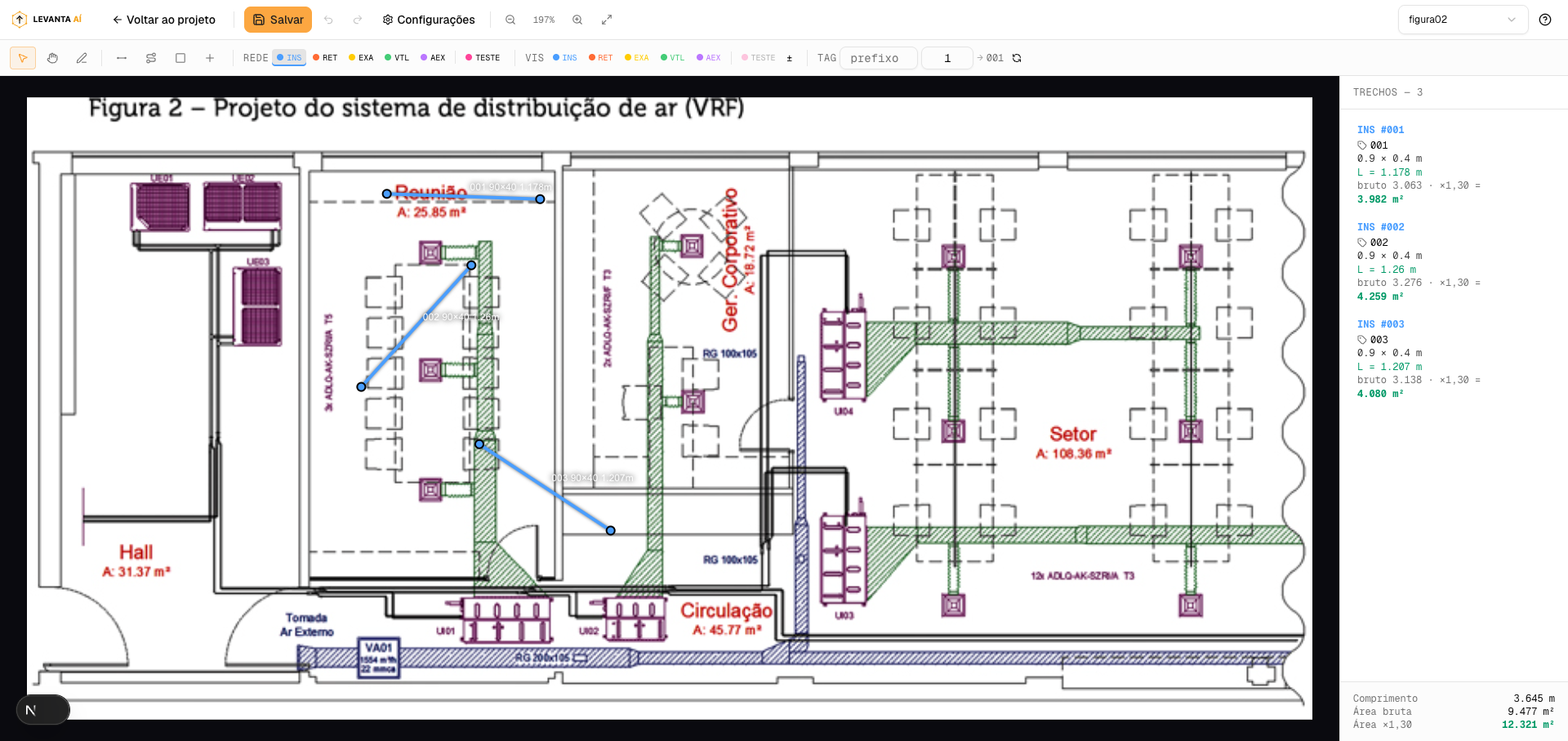

Anotador de Dutos

2. Ferramentas Disponíveis

A barra de ferramentas fica na segunda linha do cabeçalho.

Ferramentas de Modo

Ícone Tecla Nome O que faz
V V Selecionar Seleciona e move segmentos existentes
P P Pan Arrasta o canvas (navegar pela planta)
E E Editar Edita o segmento selecionado (tag, bitola, comprimento)

Ferramentas de Desenho

Ícone Tecla Nome O que faz
L L Linha Desenha um trecho reto (2 pontos)
Path A Caminho Desenha um percurso com múltiplos pontos (polyline)
G G Polígono Desenha uma área fechada
C C Calibrar Define a escala da planta (cm/pixel)

Como usar cada ferramenta

Ferramenta Linha (L)

  1. Pressione L ou clique no ícone de linha
  2. Clique no ponto inicial do duto
  3. Clique no ponto final
  4. O segmento é criado automaticamente com comprimento calculado

Ferramenta Caminho (Path)

  1. Pressione A ou clique no ícone de caminho
  2. Clique em cada ponto de inflexão do duto
  3. Pressione Escape ou clique duplo para finalizar o percurso
  4. Um único segmento é criado com o comprimento total do percurso

Use o Caminho para dutos que fazem curvas ou percorrem vários metros.

Ferramenta Polígono (G)

  1. Pressione G ou clique no ícone de polígono
  2. Clique em cada vértice da área
  3. Pressione Escape ou feche o polígono clicando no primeiro ponto
  4. A área fechada é calculada automaticamente em m²

Use o Polígono para plenum, câmaras e áreas de ar especiais.

3. Calibrando a Escala

A calibração é o passo mais importante. Sem ela, os comprimentos calculados não correspondem à realidade.

Como calibrar

  1. Pressione C ou clique na ferramenta Calibrar
  2. Identifique uma medida conhecida na planta (ex: um corredor com 5 metros)
  3. Clique no ponto inicial da medida
  4. Clique no ponto final da medida
  5. Na janela que abrir, digite o valor real em centímetros (ex: 500 para 5 metros)
  6. Clique em Confirmar

A escala fica salva na planta e todos os segmentos são recalculados automaticamente.

Dica: Use uma parede, porta ou medida de cota que esteja clara na planta. Quanto maior a distância que você usar para calibrar, mais precisa será a escala.

Calibração

4. Redes de Dutos

O Levanta Aí organiza os dutos em redes — cada rede tem uma cor e representa um tipo de função no sistema HVAC.

Redes padrão

Sigla Nome completo Cor
INS Insuflamento Azul
RET Retorno Laranja
EXA Exaustão Amarelo
VTL Ventilação Verde
AEX Ar Externo Roxo

Selecionando a rede ativa

Na barra de ferramentas, clique no nome da rede antes de desenhar. Todos os segmentos desenhados serão atribuídos à rede selecionada.

Você também pode alterar a rede de um segmento existente selecionando-o e editando suas propriedades.

Redes customizadas

Se seu projeto usa redes além das padrão (ex: gás natural, vapor), é possível criar redes personalizadas. Veja Equipe e Organização — Redes Customizadas.

5. Tipos de Peça (Bitola)

Cada segmento tem um tipo de peça que define a seção transversal do duto:

Tipo Campos Quando usar
Circular Diâmetro (A) Dutos cilíndricos
Retangular Largura (A) × Altura (B) Dutos de chapa retangulares
Oval Largura (A) × Altura (B) Dutos ovalados
Flexível Diâmetro (A) Mangueiras flexíveis

Os campos A e B são em centímetros.

6. Painel de Trechos (Sidebar)

O painel lateral direito lista todos os segmentos anotados na planta atual.

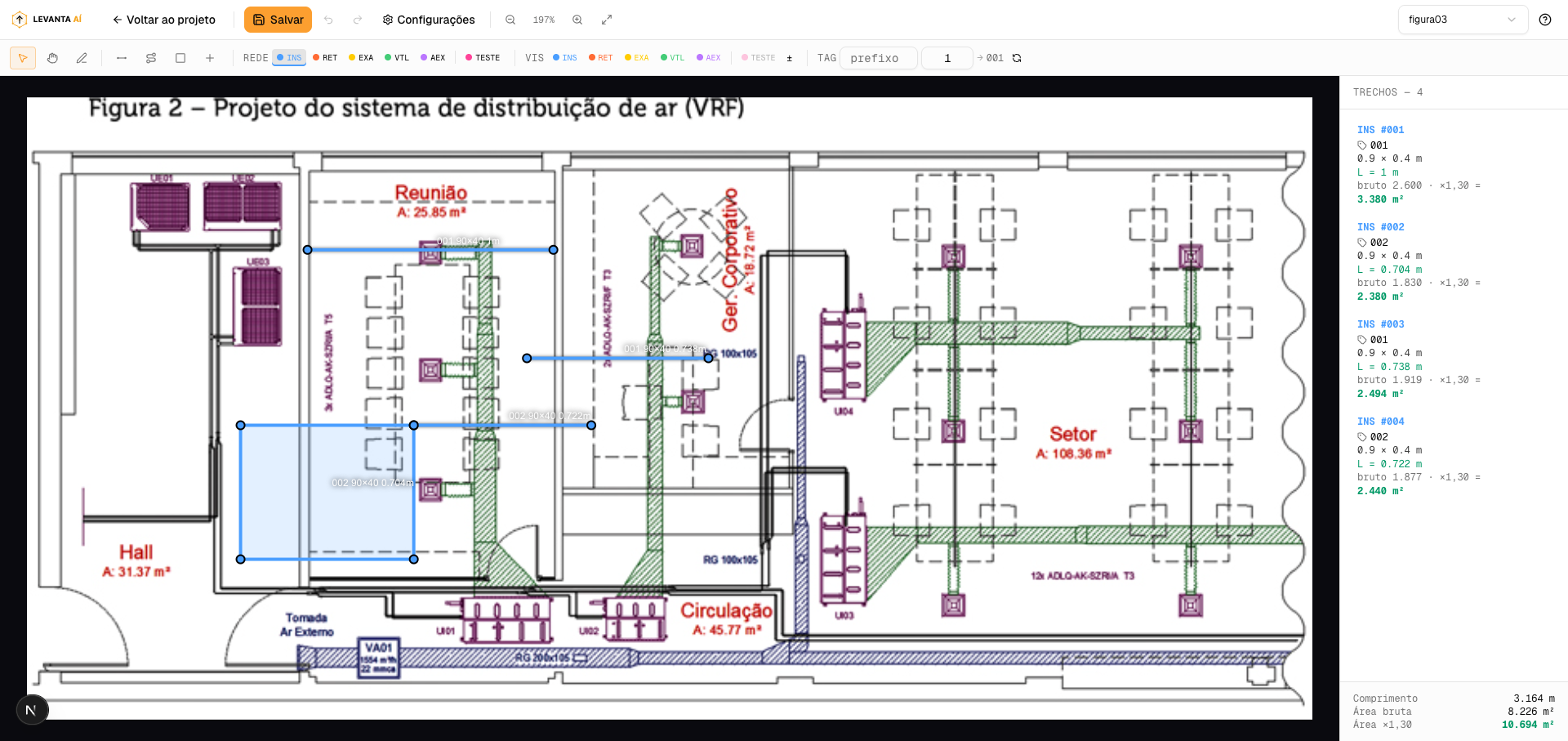

Interface do anotador com painel de trechos

Colunas da tabela

Coluna Descrição
ID Número sequencial do trecho
Tag Identificação do trecho (ex: INS-T-01-001)
Tipo Tipo de peça (Circular, Retangular, etc)
Comp. (m) Comprimento calculado em metros
Área (m²) Área de chapa calculada
×1,30 (m²) Área com fator 1,30 (isolamento)
Manual Indica se o comprimento foi editado manualmente
S/Cota Indica se o trecho está excluído do quantitativo

Ações por trecho

  • Editar (ícone de lápis): Abre o popup de edição
  • Ocultar (ícone de olho): Mostra/oculta o trecho no canvas
  • Excluir (ícone de lixeira): Remove o trecho permanentemente

Filtros e busca

Use o campo de busca acima da tabela para localizar trechos por tag. Use os filtros de rede e tipo para exibir apenas os segmentos desejados.

7. Editando um Segmento

Ao clicar em um segmento no canvas (modo Selecionar) ou no ícone de lápis na sidebar, abre o popup de edição:

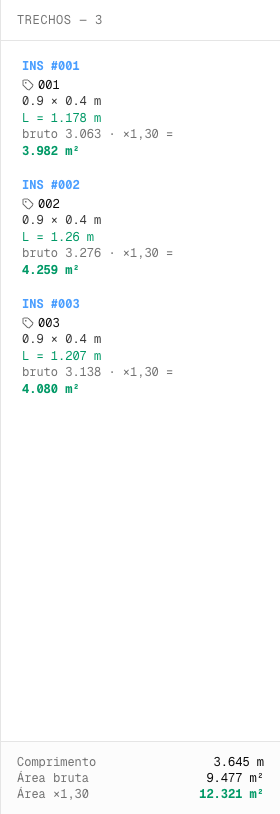

Popup de Edição

Campos editáveis:

Campo Descrição
Tag Rótulo do trecho (auto-gerado, mas editável)
Tipo Circular, Retangular, Oval ou Flexível
A (cm) Dimensão A (diâmetro ou largura)
B (cm) Dimensão B (altura — para retangular/oval)
Comprimento manual Sobrescreve o comprimento calculado (ex: para dutos em 3D que "somem" na planta)
Observações Campo livre para notas
Sem cota Marca o trecho para exclusão do quantitativo final

8. Comprimento Manual

Em alguns casos, o comprimento desenhado na planta não reflete o comprimento real (por exemplo, dutos que sobem ou descem de pavimento, que aparecem como ponto na planta 2D).

Para corrigir:

  1. Selecione o trecho no canvas ou na sidebar
  2. Clique em Editar
  3. Ative a opção Comprimento manual
  4. Digite o comprimento real em metros
  5. Confirme

O trecho ficará marcado com um ícone de lápis na coluna "Manual" da sidebar, indicando que o valor foi editado.

9. Atalhos de Teclado Essenciais

Atalho Ação
V Modo Selecionar
P Modo Pan (mover câmera)
L Ferramenta Linha
A Ferramenta Caminho (Path)
G Ferramenta Polígono
C Ferramenta Calibrar
Delete / Backspace Excluir segmento selecionado
Ctrl+Z Desfazer
Ctrl+S Salvar manualmente
Escape Cancelar desenho / Desselecionar
Scroll Zoom in/out
Segure Espaço + Arrastar Pan rápido (qualquer modo)
? ou F1 Abrir ajuda de atalhos

10. Cálculos Automáticos

O sistema calcula automaticamente:

Comprimento

  • Calculado em pixels com base nos pontos desenhados
  • Convertido para metros usando a escala de calibração

Área de Chapa (m²)

A fórmula depende do tipo de peça:

Tipo Fórmula
Circular π × diâmetro × comprimento
Retangular 2 × (A + B) × comprimento
Oval Perímetro oval × comprimento
Flexível π × diâmetro × comprimento

Área ×1,30 (m²)

Área de chapa multiplicada por 1,30 — fator padrão de acréscimo para isolamento e folgas.

11. Resumo de Quantitativos

Os totais por rede e por tipo aparecem no rodapé do Painel de Trechos:

  • Comprimento total (m) por rede
  • Área total (m²) por rede
  • Área ×1,30 total (m²) por rede

Esses dados são usados diretamente na exportação para Excel.

12. Salvando o Trabalho

O anotador salva automaticamente, mas é uma boa prática salvar manualmente com Ctrl+S antes de fechar.

Se você tentar sair com alterações não salvas, o sistema exibirá um aviso perguntando se deseja salvar antes de sair.

Próximo passo: Exportando para Excel →

Usando refrigeração? Veja: Anotador Frigorígena →
